產品特點：

鐵芯

全部采用優質晶粒取向冷軋硅鋼片，全斜無孔綁扎結構，鐵芯為多級階梯形，三接縫或五接縫，空損低、噪音?。痪龛F芯用專用設備直接卷繞而成，無接縫、無角重，減少了磁阻，空損低；非晶合金變壓器鐵芯是一種更優質的鐵芯材料，與傳統硅鋼片相比，平均降低空損72% ，空載電流50% 。

線圈

采用優質QQ縮醛漆包圓銅線，無氧銅桿拉制的扁銅錢繞制而成，其形式有圓筒式、連續式、新型螺旋式、分裂式等，具有足夠的電氣強度、機械強度和散熱能力。為了增加變壓器的抗短路能力，可采用更優質的自粘換位導線。其采用自粘縮醛漆包扁線，繞成線圈后，經加熱漆包扁線之間相互粘合，形成具有剛性的線圈，能承受更大的彎曲應力，從而增強了變壓器的抗短路能力。自粘換位導線的最大特點是能降低變壓器的損耗，由于多股分割的導體加上換位，大大的降低了渦流損耗和環流損耗，能降低繞組熱點的溫升，使整個繞組溫度分布更為均勻。

油箱

采用優質鋼板焊接而成，有橢圓型、矩型等結構，散熱元件采用片式散熱器、膨脹散熱器或波紋油箱，油箱在廠內進行可靠的密封試驗，內外表面經酸洗、磷化處理后，進行三底一面油漆噴涂，既抗腐蝕又美觀大方。

產品正常使用條件

周圍空氣溫度：

最高氣溫：+40℃；

最低氣溫：-45℃；

最熱月平均氣溫：+30℃；

最熱年平均氣溫：+20℃；

海拔高度：≤1000m；

污穢等級：Ⅲ級；

地震烈度：中國12級標準8級；

電源電壓波形：近似正弦波；

注：如果超出以上使用條件，請?jiān)谟嗀洉r(shí)說明，以便特殊考慮。

1、S(F)11系列110 kV 三相油浸式自冷(風冷)雙繞組低壓10kV無勵磁調壓電力變壓器

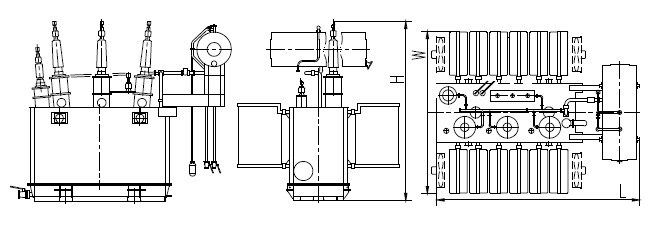

型號	額定容量(kVA)	典型電壓        組合(kV)	聯結組        標號	阻抗電        壓(%)	總重        (t)	運輸        重量        （t）	參考尺寸        L*W*H	空載損耗        (W)	負載損耗        (W)
S(F)11-6300/110	6300	高壓H.V.        110,115,121        ±2×2.5%        低壓L.V.        6.3,6.6,10.5	YNd11	10.5	21	16	5000*3900*4200	7.4	35
S(F)11-8000/110	8000				23	18	5100*4100*4400	8.9	42
S(F)11-10000/110	10000				26	20	5200*4300*4600	10.5	50
S(F)11-12500/110	12500				29	22	5300*4400*4700	12.4	59
S(F)11-16000/110	16000				31	26	5400*4600*4800	15	73
S(F)11-20000/110	20000				35	29	5500*4700*5000	17.6	88
S(F)11-25000/110	25000				42	33	5700*4700*5200	20.8	104
S(F)11-31500/110	31500				47	37	5800*4800*5400	24.6	123
S(F)11-40000/110	40000				58	45	6000*5000*5500	29.4	148
S(F)11-50000/110	50000				68	52	6200*5300*5700	35.2	175
S(F)11-63000/110	63000				74	56	6400*5600*5900	41.6	208
S(F) 11-75000/110	75000	高壓H.V.        110,115,121        ±2×2.5%        低壓L.V.        13.8,15.75,18,21		12~14	83	62	6500*5900*6200	47.2	236
S(F) 11--90000/110	90000				94	70	6800*6300*6400	54.4	272
S(F) 11--120000/110	120000				118	90	7000*6700*6600	67.8	337

2、S(F)11系列110 kV 三相油浸式自冷(風冷)雙繞組低壓35kV無勵磁調壓電力變壓器

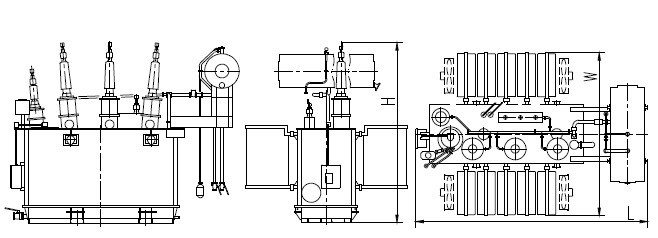

型號	額定容量(kVA)	典型電壓        組合(kV)	聯結組        標號	阻抗電        壓(%)	總重        (t)	運輸        重量        （t）	參考尺寸        L*W*H	空載損耗        (W)	負載損耗        (W)
S(F)11-6300/110	6300	高壓H.V.        110,115,121        ±2×2.5%        低壓L.V.        6.3,6.6,10.5	YNd11	10.5	21	16	5000*3900*4200	8	37
S(F)11-8000/110	8000				23	18	5100*4100*4400	9.6	44
S(F)11-10000/110	10000				26	20	5200*4300*4600	11.2	52
S(F)11-12500/110	12500				29	22	5300*4400*4700	13.1	62
S(F)11-16000/110	16000				31	26	5400*4600*4800	15.6	76
S(F)11-20000/110	20000				35	29	5500*4700*5000	18.5	94
S(F)11-25000/110	25000				42	33	5700*4700*5200	21.9	110
S(F)11-31500/110	31500				47	37	5800*4800*5400	25.9	133
S(F)11-40000/110	40000				58	45	6000*5000*5500	30.8	155
S(F)11-50000/110	50000				68	52	6200*5300*5700	36.9	193
S(F)11-63000/110	63000				74	56	6400*5600*5900	43.6	232

3、S(F)Z11系列110 kV 三相油浸式自冷(風冷)雙繞組有載調壓電力變壓器

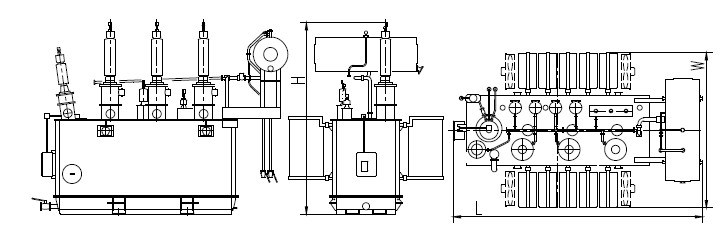

型號	額定容量(kVA)	典型電壓        組合(kV)	聯結組        標號	阻抗電        壓(%)	總重        (t)	運輸        重量        （t）	參考尺寸        L*W*H	空載損耗        (W)	負載損耗        (W)
S(F)Z11-6300/110	6300	高壓H.V.        110        ±8×1.25%        低壓L.V.        6.3,6.6,        10.5,21	YNd11	10.5	24	19	5800*3900*4200	8	35
S(F)Z11-8000/110	8000				26	21	5900*4100*4400	9.6	42
S(F)Z11-10000/110	10000				29	23	6000*4300*4600	11.3	50
S(F)Z11-12500/110	12500				32	25	6100*4400*4700	13.4	59
S(F)Z11-16000/110	16000				36	30	6200*4600*4800	16.1	73
S(F)Z11-20000/110	20000				39	33	6300*4700*5000	19.2	88
S(F)Z11-25000/110	25000				46	37	6700*4700*5200	22.7	104
S(F)Z11-31500/110	31500				52	42	6800*4800*5400	27	123
S(F)Z11-40000/110	40000			12~18	63	50	7000*5000*5500	32.3	156
S(F)Z11-50000/110	50000				74	58	7200*5300*5700	38.2	194
S(F)Z11-63000/110	63000				81	63	7600*5600*5900	45.4	232

4、S(F)S11系列110kV 三相油浸式自冷(風冷)三繞組無勵磁調壓電力變壓器

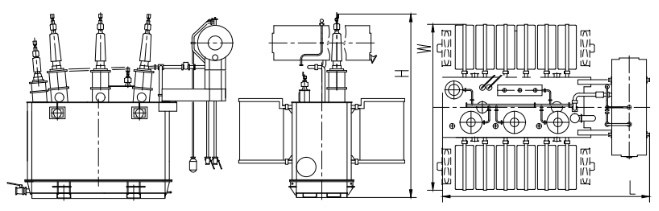

型號	額定容量(kVA)	典型電壓        組合(kV)	聯結組        標號	阻抗電        壓(%)	總重        (t)	運輸        重量        （t）	參考尺寸        L*W*H	空載損耗        (W)	負載損耗        (W)
S(F)S11-6300/110	6300	高壓H.V.        110,115,121        2×2.5%        中壓M.V.        36,37,38.5        低壓L.V.        6.3,6.6,1        0.5,21	YNyn0        d11	高壓-低壓        H.V.-L.V.        18~19        高壓-中壓        H.V.-M.V.        10.5        中壓-低壓        M.V.-L.V.        6.5	27	23	5300*4100*4200	8.9	44
S(F)S11-8000/110	8000				31	25	5400*4300*4400	10.6	53
S(F)S11-10000/110	10000				33	28	5500*4500*4600	12.6	62
S(F)S11-12500/110	12500				39	33	5600*4600*4700	14.7	74
S(F)S11-16000/110	16000				45	37	5700*4800*4800	17.9	90
S(F)S11-20000/110	20000				51	41	5800*4900*5000	21.1	106
S(F)S11-25000/110	25000				56	46	6000*4900*5200	24.6	126
S(F)S11-31500/110	31500				62	52	6100*5000*5400	29.4	149
S(F)S11-40000/110	40000				73	60	6300*5200*5500	34.8	179
S(F)S11-50000/110	50000				80	65	6500*5500*5700	41.6	213
S(F)S11-63000/110	63000				97	80	6700*5800*5900	49.2	256

5、S(F)ZS11系列110 kV 三相油浸式自冷(風冷)三繞組有載調壓電力變壓器

型號	額定容量(kVA)	典型電壓        組合(kV)	聯結組        標號	阻抗電        壓(%)	總重        (t)	運輸        重量        （t）	參考尺寸        L*W*H	空載損耗        (W)	負載損耗        (W)
S(F)SZ11-6300/110	6300	高壓H.V.        110±8×1.25%        中壓M.V.        36,37,38.5        低壓L.V.        6.3,6.6,        10.5,21	YNyn0        d11	高壓-低壓        H.V.-L.V.        18~19        高壓-中壓        H.V.-M.V.        10.5        中壓-低壓        M.V.-L.V.        6.5	30	26	6100*4100*4200	9.6	44
S(F)SZ11-8000/110	8000				34	28	6200*4300*4400	11.5	53
S(F)SZ11-10000/110	10000				36	31	6300*4600*4600	13.6	62
S(F)SZ11-12500/110	12500				42	36	6400*4600*4700	16.1	74
S(F)SZ11-16000/110	16000				49	41	6500*4800*4800	19.3	90
S(F)SZ11-20000/110	20000				55	45	6600*4900*5000	22.8	106
S(F)SZ11-25000/110	25000				60	50	7000*4900*5200	27	·
S(F)SZ11-31500/110	31500				67	57	7100*5000*5400	32.1	149
S(F)SZ11-40000/110	40000				78	65	7300*5200*5500	38.5	179
S(F)SZ11-50000/110	50000				86	71	7500*5500*5700	45.5	213
S(F)SZ11-63000/110	63000				104	87	7900*5800*5900	54.1	256
